第4812号 TMP:Turbo Molecular Pump

高速回転する複数枚の回転翼で、真空中のガスを叩き出す
ターボ分子ポンプは高真空領域の代表選手です!

冒頭のスペルの通り

Turbo Molecular Pump

超高真空領域まで真空排気ができるターボ分子ポンプです。

空間にある気体分子が互いに衝突しない分子流領域で使用
され高速回転する動翼とそれに対して羽根が真逆の向きに
付いた固定翼から気体分子が運動量を受けて弾かれるよう
に多段の翼の間をガス分子が移動していきます。

気体の分子は毎分数万回転するローターに弾かれポンプケ
ース内の内側に固定されたステーター側に送られ、羽根の
向きがローターとステーターが逆なため気体分子は逆戻り
できないという訳です。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月17日 日曜日 十三夜

  一節気 立春(りっしゅん) 三候 魚上氷(うおこおりをいずる)
 ※沖縄県名護市辺野古の新基地建設に必要な埋め立ての賛否を問う
  県民投票について、電話世論調査の結果、政府が進める米軍普天間飛行場の
  辺野古移設に「反対」と答えたのは67.6%を占めました。

天気 はれ
気温 5℃
本日のPM2.5  12.68μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM10:00)より)
北海道電70%、東北電76%、東電77%、中部電75%、北陸電75%
関西電80%、中国電73%、四国電77%、九州電80%、沖縄電力56%

利根川上流域の関東8ダム貯水率は?
2/17 22:00 27,883千m3 24.1% 8.11m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#グッドワイフ 、2位:#行列のできる法律相談所、
3位:イグアナ、4位:イッテQ、5位: #melody_flag

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「昔を知らない人は、昔は良かった年寄りは子供によく面倒を見てもらえた
 なぞといいますが、そんなことはないのです。
 病気になればただねかされていただけでした。
 今なら放置と言われますが当時はそれがあたりまえでした。
 貧しかったり医療も進んでいなかったのですから。」

西野亮廣氏ブログbyAmeba
「エンターテイメントで世界を獲る」

klchem blogs by との


第4811号 クライオポンプのエトセトラ

クライオポンプはヘリウムガスが充填されておりポンプ
本体とヘリウムガスを圧縮するコンプレッサーとの間を
行き来する2本のフレキホースによって接続されており
高圧のヘリウムガスがポンプ本体まで行って、低圧にな
ってコンプレッサに戻りまた昇圧されるといった動作を
繰り返します。

このときポンプ本体の内部で高圧ヘリウムガスを一気に
降圧させ断熱膨張による冷熱を発生させポンプ本体のコ
ールドステージを冷却させ、その冷熱に引き寄せられた
ガスが真空中からクライオポンプ本体ないの吸着材にト
ラップされ結果として真空排気されることになります。
そのためヘリウムガスの行き来する2本の低圧ヘリウム
高圧ヘリウムのフレキホースは常温のままで冷たくなっ
て霜るといったことにはなりません。ターボ分子ポンプ
などと異なり真空中に駆動部が無いので非常にクリーン
な真空を限られた消費電力で得られるエコなポンプです。

ただし・・・

他のポンプで言うところのオーバーホールは同様に必要
ですが、常時ガスを溜め込んでいた閉じ込めたガスをポ
ンプの外に吐き出させなければならず、その作業を再生
と称しますが、数時間に渡りチャンバー排気ができない
謂わばお休みが必要になります。再生時間も一定ではなく
真空排気された際に吸い込んだガスの種類や特に水分など
含まれているとポンプ内部をしっかり昇温し粗引きポンプ
でガスを排気させなければなりません。特に水蒸気などの
水分は粗引きポンプも蒸発潜熱の関係や昇温しているポン
プ自体の温度の降下などにより再生時間がさらに長くなる
ので、ポンプ本体の胴体にラバーヒーターの再生用加熱機
構を設け加熱温度を保持し温度降下を最小限にする対策が
必須になるのです。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月16日 土曜日 宵月

  一節気 立春(りっしゅん) 三候 魚上氷(うおこおりをいずる)
 ※麻疹(はしか)の患者が近畿を中心に急増しており
  全国19都道府県で148人の感染が報告され、患者は近畿6府県
  と三重県で約7割を占めるが、さらに全国に拡大する恐れがあり
  行政機関がワクチン接種を呼びかけています。

天気 くもり
気温9℃
本日のPM2.5  18.44μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM11:00)より)
北海道電63%、東北電83%、東電72%、中部電79%、北陸電90%
関西電83%、中国電80%、四国電82%、九州電82%、沖縄電力50%

利根川上流域の関東8ダム貯水率は?
2/16 11:00 29,267千m3 25.3% 8.28m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#あなたの女子力レベル 、2位:皆があなたにやめてほしいと思ってること、
3位:Lv.MAX、4位:快速燭台切光忠、5位:ノーベル平和賞

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「私世代の親世代は多くが、
長男は跡取りなので家を継ぎ
親と一緒に暮らすべきものと考えた。
従ってその長男が大学進学希望でも
大学に行ったら家を出て行って
家業を継がないので
進学には反対する親が多かった。
これって親の都合としか思えない。」

西野亮廣氏ブログbyAmeba
「本業とは何か?」

klchem blogs by との


第4810号 CRYO PUMP操作上の注意点とは?(粗引き編)

クライオポンプ再生のための粗引きポンプを使用して作業を行う際に
圧力が低いと冷却時間が短くなるので10e+1Pa 程度以下で、ロータ
リーポンプを使用する場合、オイルバックがどうしてもありますので
10e+1Pa以下までは真空引きを行わないよう注意が必要です。ドラ
イポンプ化もしくはオイルバック対策のフィルター取り付けをお勧め
いたします。

また、チャンバー内を大気から粗引きし、メインバルブを開けて真空
排気する圧力が高いとクライオポンプのコールドパネル温度が 20K
を超えてしまいますので、粗引き時の真空度を確認して真空槽の粗引
きを行いましょう!

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月15日 金曜日 宵月

  一節気 立春(りっしゅん) 三候 魚上氷(うおこおりをいずる)

 ※経営再建中の大塚家具12月期の単独決算は最終損益が
  32億円の赤字で3年連続です。あわせてヤマダ電機との業務提携
  も公表しました。

天気 くもり
ボンベ庫の温度 朝1℃ 昼3℃ 夜5℃
弊社 太陽光発電総発電量 12.3kW
本日のPM2.5  8.28μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(AM10:00)より)
北海道電73%、東北電86%、東電86%、中部電85%、北陸電82%
関西電86%、中国電86%、四国電93%、九州電91%、沖縄電力57%

利根川上流域の関東8ダム貯水率は?
2/15 11:00 300,46千m3 26.0% 8.28m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#ノンストップ、2位:#ホワイトデーポスト、
3位:KREVA、4位:オオタチ、5位:#あさイチ

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「おはようございます。
感性が強いことは何物にも
替えがたい事と思います。
問題回避には一番役立ちますし、
物事の成功のヒントも
感性からだと思うのです。」

西野亮廣氏ブログbyAmeba
「ハンサムの大失態!」

klchem blogs by との


第4809号 CRYO PUMP操作上の注意点とは?(冷却水編)

クライオポンプは、冷却部の本体と、冷熱を作るコンプレッサー
ユニットで構成されております。

クライオポンプ本体に付属しているコンプレッサーに使用される
冷却水ですが、ここで注意が必要です!

先ず、ポンプを停止した際には冷却水も流れを止めます。そのまま
冷却水を流し続けますとコンプレッサ内のヘリウム圧縮用オイルの
粘土が上がってしまい起動時コンプレッサ誘導モーターに大電流が
流れオーバーロードで起動電流異常のインターロックが働き起動し
なくなります。

次に冷却水自体の水質です。流しっ放しの冷却水ですので水道代節
約のため地域によって地下水を使用される場合に注意が必要です。
炭酸分の溶存量が多いとpH値が下がり配管の腐食が進む可能性が
あるため、クーリングタワーなどで炭酸を蒸発させる必要がありま
す。

最後に、冷却水不足を懸念して冷却水の流量を多めに流し続けると
流速が早いことによる潰食を起こし最悪の場合コンプレッサー内の
漏水で機器にダメージを与えてしまう可能性があります。冷却水の
流量値を適正に保つようお願いを致します。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月14日 木曜日 十日月

  一節気 立春(りっしゅん)
   三候 魚上氷(うおこおりをいずる)
 新暦2月14日〜2月18日頃
     寒さがやわらいで池や湖などの水がぬるみ、表面の氷が割れて、
     その間から魚たちが飛び跳ねる頃。

 ※「突然、病気だと聞かされてとにかく驚いて
   開いた口が塞がりませんでした。
   だって正月に会った時は、すごく元気
   “これからオーストラリアで合宿だ”って言ってたんですよ。
   病気だなんて微塵も感じさせなかった。今は信じられないとしか言えません」
   日本競泳女子池江璃花子選手祖母コメントより

天気 くもり
ボンベ庫の温度 朝3℃ 昼5℃ 夜6℃
弊社 太陽光発電総発電量 17.1kW
本日のPM2.5  11.73μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM3:00)より)
北海道電76%、東北電79%、東電76%、中部電79%、北陸電78%
関西電83%、中国電81%、四国電81%、九州電75%、沖縄電力70%

利根川上流域の関東8ダム貯水率は?
2/14 15:00 30,587千m3 26.5% 0.00m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#バレンタイン10連ガチャ 、2位:本命チョコ、
3位:#バレンタインデー、4位:Switch、5位:ハッピーバレンタイン

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「高齢化社会が今話題になるというか、
問題視されているが、
何が問題か考えて見るのだが、
私は今一人で暮らしていて、
障害もなく生きていられる。
高齢者が皆そうであれば
そんなに騒ぐことでもないと思うのだが、、。
そう出ない人が多いから問題なのであろう、
とおもうのだ。」

西野亮廣氏ブログbyAmeba
「キンコン西野が2年半ぶりに絵を売るらしい!」

klchem blogs by との


第4808号 ポンプの急速再生とは?(クライオポンプ)

溜め込み式真空ポンプであるクライオは、溜め込んだガス
を吐き出す再生が必要です!

通常の再生時間が長時間かかるため短時間で再生を行える
方法が、急速再生です。

昇温時間を短縮させるため、シースタイプのヒーターを
予めポンプの内部に装填し加熱昇温させたり、冷凍機を
逆回転させて自己発熱させ冷凍機へのヘリウムガス導入
のタイミングを冷却時の正回転と加熱時の逆回転で調整
されます。シースヒーターを用いた再生時間短縮は有効
で粗引き時間が大幅に短縮されます。

また、活性炭に吸着されたガスの脱離や液体の水分が
気化することでクライオポンプ内部の温度が下がります。
温度が下がれば蒸発するスピードも低下し粗びき時間が
長くなりますので、粗引き時に温度が下がらないようヒ
ーターで温調することが必要です。

更には、冷凍機をインバーターなどで回転数を上げて冷
凍能力を高めて冷却時間を短縮する方法もあります。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月13日 水曜日 九夜月(上弦)

  一節気 立春(りっしゅん) 二候 黄鶯睍睆 (うぐいすなく)
 ※著作権を侵害していると知りながら、インターネット上にある
  漫画や写真、論文などあらゆるコンテンツをダウンロードすることを全
  面的に違法とする方針が文化審議会著作権分科会で了承されました。
  「スクリーンショット」も対象となり、一般のネット利用に影響が大きい
  ことから反対意見が出ていましたが、悪質な行為には罰則もつける方向で
  文化庁は開会中の通常国会に著作権法の改正案を提出し、早ければ来年
  から施行となる見込みです。

天気 くもり
ボンベ庫の温度 朝3℃ 昼5℃ 夜6℃
弊社 太陽光発電総発電量 17.1kW
本日のPM2.5  9.94μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM3:00)より)
北海道電80%、東北電84%、東電74%、中部電78%、北陸電77%
関西電78%、中国電73%、四国電76%、九州電72%、沖縄電力60%

利根川上流域の関東8ダム貯水率は?
02/13 23:00 31,025千m3 26.9% 4.14m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#昭和生まれっぽい発言をしろ 、2位:サプチケ、
3位:著作権侵害、4位:全面的、5位:方針決定

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「運というのは努力では
どうにもならない気がします。
ただ運をのがさないように
する努力は必要とおもうのです。」

西野亮廣氏ブログbyAmeba
「西野亮廣が今、「フリーで活動する若者」だったら何してる?」

klchem blogs by との


第4807号 ポンプの再生とは?(クライオポンプ)

溜め込み式の真空ポンプであるクライオポンプは
ポンプ内に溜め込んだガス(気体)をクライオポ
ンプの外に吐き出させポンプの性能を回復させる
ため再生させる操作が必要です。

再生させるためには、クライオポンプを停止させ
てから低温に冷えている部分を昇温させ、粗引き
ポンプで排気させ、冷却降下をさせる作業が必要
です。

通常の再生作業ではクライオポンプを停止させた
後に、ポンプ内部に窒素ガスを導入しポンプケー
スを約70℃程度まで加熱し室温まで昇温させま
す。クライオポンプ内部では低温で気化したアル
ゴンガスや窒素ガス以外にも水分など溜め込んで
います。スパッタ装置など水分が少ない場合には
室温まで昇温せずに低温再生が可能で 150〜200K
程度まで昇温し、その後、粗引きして所定の圧力
で粗引きを終了しクライオポンプを起動させます。
通常、溜め込まれたガスの種類や量によりますが
4〜10時間程度を要しますが低温再生であれば
1〜2時間程度で完了します。ただし、水分につ
いては排出されませんので3〜6ヶ月に1度程度は
常温まで昇温させる通常再生が必要です。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月12日 火曜日 宵月

  一節気 立春(りっしゅん) 二候 黄鶯睍睆 (うぐいすなく)
 ※第70回さっぽろ雪まつりは札幌市中央区の大通会場と東区の
  つどーむ会場を合わせた来場者は273万7千人と、過去最多だった
  2017年を9万4千人上回ったようですね。

天気 くもり
ボンベ庫の温度 朝4℃ 昼5℃ 夜7℃
弊社 太陽光発電総発電量 17.1kW
本日のPM2.5  10.06μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM1:00)より)
北海道電78%、東北電80%、東電74%、中部電78%、北陸電80%
関西電74%、中国電78%、四国電74%、九州電77%、沖縄電力51%

利根川上流域の関東8ダム貯水率は?
02/12 23:00 31,510千m3 27.3% 0.00/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#いま自分がもってる意味不明な画像を晒せ 、2位:#メンテの日なのでssを貼る、
3位:中村倫也、4位: # Gガンダム、5位: アマガミ

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「結婚して苦労する人、
結婚から逃げる為に
苦労する人さまざまですね。」

西野亮廣氏ブログbyAmeba
「クラウドファンディングのお手本はキングコング西野」

klchem blogs by との


第4806号 クライオポンプはどうやって真空排気されているの?

ポンプ自体の真空容器内に極低温の部分を設けて、ガス
分子(気体)を凝縮または吸着させて捕まえているのが
クライオポンプです。

ガス分子(気体)を排気するためには、凝縮の場合それ
ぞれガス分子の示す飽和蒸気圧、吸着の場合には吸着平
衡圧力が、 1×10 e-8 Pa以下でなければ有効に働きませ
ん。

飽和蒸気圧の低い酸素やアルゴン、一酸化炭素、二酸化
炭素は極低温の表面温度が 20K 以下に冷却されていれば
凝縮され、水分(水蒸気ガス)については 1×10 e-8Pa
以下になります。クライオポン部内部には 130K と 20K
以下に冷却された、ファーストステージ、セカンドステ
ージと呼ばれる極低温面があり、130K 以下に冷却された
部分は 20K 以下に冷却された面への入熱を低減する目的
で水分や二酸化炭素を排気できます。20K 以下の表面で
は窒素、酸素、アルゴン、一酸化炭素などが排気され、
凝縮できない水素、ネオン、ヘリウムは 20K 以下に冷却
された吸着剤によって真空排気されます。低温実験用と
一般産業用クライオポンプでは構造がことなりますが、
基本的に液体窒素や液体ヘリウムを用いる方法と小型冷
凍でヘリウムガスを循環させ冷媒として働くことで、他
のポンプに比べ非常にクリーンな超高真空まで排気する
ことができるのです。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月11日 月曜日 弓張月

  一節気 立春(りっしゅん) 二候 黄鶯睍睆 (うぐいすなく)
 ※中国の2018年のスマートフォンの出荷台数が
  前年比10.5%減の3億9770万台と発表し前年割れは
  2年連続で、華為技術(ファーウェイ)が2桁増で
  躍進する一方、米アップルが2桁減となりました。

天気 くもり
気温 3℃
本日のPM2.5  9.19μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM10:00)より)
北海道電73%、東北電75%、東電73%、中部電74%、北陸電77%
関西電79%、中国電77%、四国電74%、九州電84%、沖縄電力54%

利根川上流域の関東8ダム貯水率は?
02/10 23:00 31,841千m3 27.6% 0.00m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位: #歌のゴールデンヒット、2位:応援上映、
3位: #バレクタイン、4位: #トレース、5位: #松本隆三昧

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「職業観は必要ですね。
 職業観の無さは高齢者に
 多い感じがわたしはしています。
 従って自立心もかけている。
 子供に世話してもらうのを
 あたりまえに考える、に
 つながってるようにかんじます。
 そして孝行に繋げてしまう。」

西野亮廣氏ブログbyAmeba
「キンコン西野の最新クラウドファンディングがスタート!」

klchem blogs by との


第4805号 極低温冷却パネルへの分子凝縮:クライオポンプ

極低温の冷却パネルにガス分子を凝縮させる方式の真空
ポンプが「クライオポンプ」です!

低温のパネルに飛び込んできたガス分子が熱を奪われて
凝縮される原理がクライオポンプなのです。

低温から高温、高温から低温になるに従い物質は状態を
変化させます。

低温側からでは・・・
 固体から液体(融解)、液体から気体(蒸発)
 気体からプラズマ状態で運動エネルギーが大きくなり
 さらに激しく動きます。

高温側からは・・・
 プラズマ状態から気体、気体から液体(凝縮)
 液体から固体(固化)

クライオポンプは、冷凍室内での水蒸気が霧に変化する
原理を応用しています。ソープションポンプでは水蒸気
や油が液体窒素温度で凝縮させることができますが、水
素までになると20K以下の極低温パネルを用いたヘリ
ウム冷却させないと水素ガスまで排気することはできま
せん。

他にも輻射熱を遮るために多段式のバッフルを設け、極
低温パネルを外から見えないように設計されているので
す。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月10日 日曜日 夕月

  一節気 立春(りっしゅん) 二候 黄鶯睍睆 (うぐいすなく)
 ※デサントの経営陣と筆頭株主の伊藤忠商事の
  対立は、敵対的TOB(株式公開買い付け)に
  発展し伊藤忠の買い付け期間は3月14日まで
  出資比率を30.44%から40%に引き上げ、
  経営体制を刷新したい意図のようです。

天気 くもり
気温 3℃
本日のPM2.5  13.75μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM7:00)より)
北海道電76%、東北電83%、東電79%、中部電81%、北陸電80%
関西電84%、中国電87%、四国電78%、九州電85%、沖縄電力57%

利根川上流域の関東8ダム貯水率は?
02/10 23:00 32,293千m3 28.0% 5.92m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位: #鉄腕DASH、2位:ランボー、
3位: シェイミ、4位: トリスタ、5位:#パワスプ

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「敗戦の時私は今の小学5年生でした。
 二学期の10月以後ですが、
 それまで使っていた教科書の
 あちこちに墨をぬりました。
 生徒が各自硯で墨をすり、
 先生に指示するところを
 筆で墨を塗るのです。
 何ページも糊で貼り合わせた
 ところもありました。」

西野亮廣氏ブログbyAmeba
「キンコン西野が『脱社畜サロン騒動』を考えてみた」

klchem blogs by との


第4804号 C/C内常時排気のマノスターゲージ(微差圧計)

微差圧計とは?

「圧力の差を測る示差圧力計のうち、約500パスカル以下
 の微小な圧力差を測るものです。薄膜の両側からかかる
 圧力の差によって生じるたわみを光学的に測定するもの
 や圧電効果を利用するものなどがあります。」



 工業用計測はもちろん、高精度を要求される理化学測定
に優れた性能を発揮、取扱いも簡単な高感度精密微差圧計
で圧力、流速、流量などの測定が容易です。

シリンダーキャビネットを排気し負圧をした状態(動画)

・標準仕様
 形式 F形(表面形)
 PC形(パネル丸形)
 PR形(パネル角形)
・測定範囲 0〜100kPa
 (0〜50Pa・100Pa・200Pa・300Pa・500Pa・1000Pa
  ・2kPa・3kPa・5kPa・10kPa・20kPa・30kPa・50kPa
  ・100kPa)
・計器本体耐圧 200kPa以内
・適用ガス体 空気 および 非腐蝕性ガス
・使用周囲温度 -10℃〜+50℃
・耐久振動 5〜10Hz
・耐久衝撃 100m/s2
・配管 内径6mmビニールチューブ(標準品) または 外径6mm銅管
・精度 *0〜200Pa:±2.5F.S.以内
・*0〜300Pa以上:±1.5F.S.以内

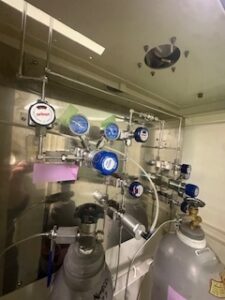

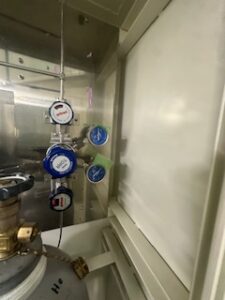

高圧ガス可燃性、毒性、腐食性ガスを収納するシリンダーキャビネットは
万が一、キャビネット内でガスが漏えいしても居室内に漏えいすること
のないよう、局所排気をして常に負圧に保つ必要があります。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月9日 土曜日 夕月

  一節気 立春(りっしゅん)
   二候 黄鶯睍睆 (うぐいすなく)
     新暦2月9日~13日頃
    鶯が「ホーホケキョ」とさえずり始める頃です。
    早春に鳴くことから鶯を「春告鳥(はるつげどり」
    ともいいます。

 ※東京都心は、雪が降り始めた頃から気温が下がり
  朝6時以降は0℃前後で推移し、正午現在の気温は0.3℃
  となり、東京の正午の気温が0℃台になるのは、2015年
  1月30日の0.9℃以来で4年ぶりのことです。

天気 雪
気温 1℃
本日のPM2.5  11.89μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM9:00)より)
北海道電74%、東北電78%、東電81%、中部電76%、北陸電81%
関西79%、中国電78%、四国電72%、九州電85%、沖縄電力59%

利根川上流域の関東8ダム貯水率は?
02/09 23:00 32,602千m3 28.2% 0.00m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#実はあなたのことが大好きな人、2位: #ブラタモリ、
3位:#プロミス、4位:#鍋おたべ、5位: 武蔵小杉

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「今も病気にもならず
 一人で暮らせるので、幸せです。
 皆さんの幸せを願っています。
 不運な人はお気の毒ですが、
 どうにもならないことが多いですね。」

西野亮廣氏ブログbyAmeba
「今、この人の書評が面白い!」

klchem blogs by との

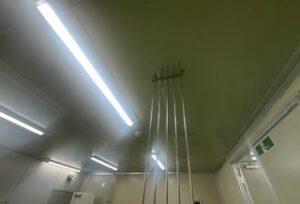

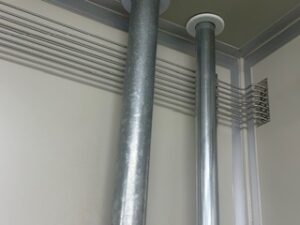

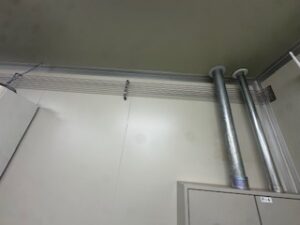

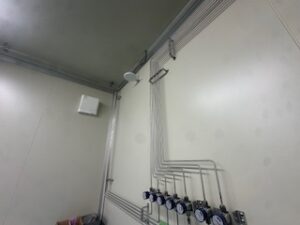

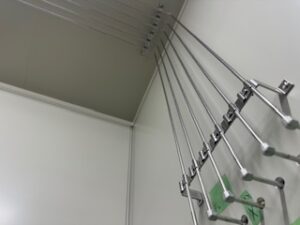

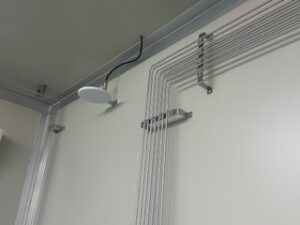

第4803号 特殊ガス配管工事やってます!

特殊ガス各種配管工事やってます!

・液体窒素真空断熱配管
・排気ガスダクト工事
・電気電源計装配管及び配線工事
・真空配管工事
・真空排気ポンプ施行
etc

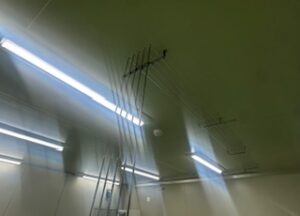

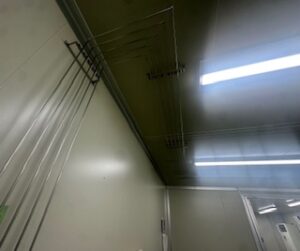

今日の現場は天井高 H4000 の高所作業で、任意の現場ですので
脚立の上の作業です。

安全委員会のある大手メーカー工場では足場を設けるべき高所作業ですね!

高圧ガス配管工事も、出来上がってしまえばどうってことない
簡単そうな工事に見える方もいらっしゃるかもしれません。

ですが・・・

意外と・・・

たいへん、なんですよ・・・。

数メートル毎に配管を固定する配管指示金具をコンクリート、石膏ボード
べニア板などあらゆる材質の天井や壁に固定していくのですが、これだけ
背が高い天井で、尚且つ、今回は天井や壁の材質が結構固くて(超固く)
ドリルの刃が利き難いなんてもんじゃない、穴が開かない現場で容易でな
いです作業でした!!!

今回も、なんとか職人さんの粘りと根性で、クリアーできました!

毎度、ありがとうございます!

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mail : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は?
 皇紀2679年(西暦2019年)
 2月8日 金曜日 夕月

  一節気 立春(りっしゅん) 一候 東風解凍(はるかぜこおりをとく)
 ※観測史上最強レベルの寒波により3連休は極寒と予想されています。
   札幌の最高気温は-11度まで下がり、今回の寒波は長期滞在型のため
   気温が上がるのは2月後半になりぞうだと予想されています!
   ご注意ください

天気 くもり
ボンベ庫の温度 朝5℃ 昼6℃ 夜6℃
弊社 太陽光発電総発電量 14.9kW
本日のPM2.5  14.76μg/m 環境省そらまめ君より(さいたま市城南)
本日の電力最大消費率は?
(エレクトリカル・ジャパンElectrical Japan1(PM4:00)より)
北海道電80%、東北84%、東電79%、中部電84%、北陸電82%
関西81%、中国電78%、四国電76%、九州電81%、沖縄電力59%

利根川上流域の関東8ダム貯水率は?
02/08 23:00 32,993千m3 28.6% 7.61m3/sec
(利根川ダム管理管理事務所河川情報より)
(藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯%水池)
*Twitter世界トレンドより
1位:#ポケモンバレンタイン、2位:#あなたを表す漢字1文字、
3位:フジロック、4位:#あなたの声の属性、5位: #あなたから性欲を取り除くと何が残るか

ミゾイキクコ
@kikutomatu
1934年生まれ 84歳。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。
著書:何がいいかなんて終わってみないとわかりません。
キクコさんのつぶやき(83歳の私がツイッターで伝えたいこと)。
月刊「3分クッキング」連載中。

「たとえ親や祖父母の言葉でも
鵜呑みにしないで、
自分でかんがえることは大事です。
親の言うことを聞いていれば
間違いないは嘘です。
毒親などは自分のことのみ考えています。
自分の親がいか程の者か
考えてみる事がだいじです。」

西野亮廣氏ブログbyAmeba
「一般のオジサンがペロっと500万円を集めた話」

klchem blogs by との


川口液化ケミカル株式会社へご相談・ご質問ございましたら、ご連絡をお願い致します。9:00〜17:00(土日祝日を除く)

WEBでお問い合わせ  048-282-3665
