第4665号　「残ガス容器」も「空ビン」も、同じこと・・・ではない？

2018年9月22日 22:26

高圧ガス保安法で使われている言葉の定義では
一般的にガス業界などで日常的に使われている
用語とは・・・

正確には異なります。

例えば・・・

高圧ガスボンベを使い始めて、空になったボンベを
「空ビン」と呼んでいますが、法令では「残ガス容器」
と表され、言葉の意味も以下の通りです。

残ガス容器
「現に高圧ガスを充填してある容器であって高圧ガスが
　充填された後にそのガスが充填時における質量の
　1 / 2 以上減少しているもの」

※関連条文
　液石則　第二条第一項第十～十一号
　　　　　第六条第二項第七号
　一般則　第二条第一項第七～八号
　　　　　第六条第一項第四十二号
　コンビ則　第五条第一項第六十五号
　基本通達
　　一般則　第二条第一項第十一号中
　　液石則　第二条第一項第八号中
　　コンビ則　第二条第一項第十二号中
　　残ガス容器について
　　（平成十二年十二月二十二日
　　　平成12・09・20 立局第二号）

「空ビン」という表現は、ガス業界の呼称になり
一般的な高圧ガス充填所で充填された後、ガスが消費
されていない容器が「充ビン」で・・・
「空ビン」は、内部のガスを消費し終わった容器という
ことになっています。

逆に「充ビン」のことを法規ではなんといっているか？

「充てん容器」
　現に高圧ガスを充填してある容器であって高圧ガスが
　充填された後にそのガスが充填時における質量の 1 / 2
　以上減っていないもの。

おまけに・・・

「充てん容器等」
　充てん容器と残ガス容器とを含んだ呼称です。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mai : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は？
　皇紀２６７８年（西暦２０１８年）
　９月２２日　金曜日　十三夜
　十五節気　白露（はくろ）　四十五候　玄鳥去（つばめさる）
　※イラン南西部アフワズで数人の武装した男らが軍事パレード
　　を襲撃し、地元メディアによると、29人が死亡、50人以上が
　　負傷しザリフ外相はツイッターで
　「外国政府に勧誘され、訓練や武器、資金を受けたテロリスト
　　の犯行だ。地域のテロ支援国と、それらを支える米国の責任
　　だ」
　　と批判しています。
　天気　曇りのち晴れ
　気温　23℃
　本日のPM2.5 　10.59μg/m　環境省そらまめ君より（さいたま市城南）
　本日の電力最大消費率は？　
（エレクトリカル・ジャパンElectrical Japanより）
　北海道電84%、東北電81%、東電81%、中部電85%、北陸電86%
　関西86%、中国電91%、四国電82%、九州電84%、沖縄電力74%、
　利根川上流域の関東８ダム貯水率は？　
　09/22 23:00　82,249千m3 71.2% 3.35m3/sec
　（利根川ダム管理管理事務所河川情報より）
　（藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯水池）
　　＊Twitter ﾗﾝｷﾝｸﾞ　ついっぷるトレンドより
　１位：ハナコ、２位：チョコプラ
　３位：本田翼、４位：ロビンフット、５位：チョコレートプラネット
です。

ミゾイキクコさん　Twitte
1934年生まれ 84歳　埼玉県在住。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。70年前から見てきた人々の
生活、戦争中、敗戦後の生活、高齢者問題について呟きます。

「今年はだいぶ還付金があった。
　それと言うのも昨年は変動所得がごくわずか。
　にもかかわらず一昨年の変動所得を基準に昨年医療保険
　介護保険料金を徴収されていたから。
　年金のうち遺族年金は非課税。
　老齢年金は基礎控除を引くと所得が0となると。
　年金は雑所得。」

klchem blogs by との

このページのトップへ

第4664号　真空断熱開放容器（オープンデュワー）製作品

2018年9月21日 22:25

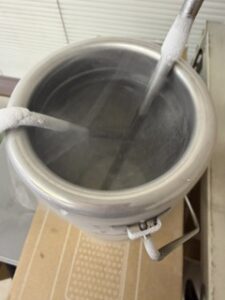

SUS製 真空断熱開放容器：オープンデュワー

液体窒素、液体酸素、液体ｱﾙｺﾞﾝなど

冷却実験、冷やしばめ、低温耐久テスト etc

ご要望に応じ、内径、深さ、底面近くのﾄﾞﾚｲﾝ抜きﾊﾞﾙﾌﾞ

ガラス窓（ビューポート）、ビーム照射ポート、冷凍機接続ﾌﾗﾝｼﾞ

などなど、取付可能です！

真空層内部：ｽｰﾊﾟｰｲﾝｼｭﾚｰｼｮﾝ加工断熱処理

容器上部および下部、架台固定用ツバ出し

オプションにて

液体窒素専用レベルセンサー取り付け

液体窒素自動供給システム

付属いたします！

もちろん液体窒素のご用意をあわせ

液体窒素ｺﾝﾄﾛｰﾙ自動弁、液体窒素容器圧力調整ﾘﾘｰﾌ弁

液体窒素真空二重配管ﾌﾚｷｼﾌﾞﾙﾎｰｽ or ﾊｰﾄﾞ配管

真空二重液体窒素配管ﾌﾗﾝｼﾞ用専用接続継手

などなど・・・。

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mai : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は？
　皇紀２６７８年（西暦２０１８年）
　９月２１日　金曜日　十三夜
　十五節気　白露（はくろ）　四十五候　玄鳥去（つばめさる）
　※石破氏は、首相が自らの考えをきちんと説明する
　　よう改めて求め
　「ちゃんとしたステップを踏まないまま、勝ったから
　　スケジュール通りやるでは、党員のみならず、国民
　　にしてみればもっと乖離（かいり）が起きるのではないか」
　　と指摘しました。
　天気　はれ
　ボンベ庫の温度　朝16℃、昼17℃、夜18℃
　本日のPM2.5 2.63μg/m　環境省そらまめ君より（さいたま市城南）
　本日の電力最大消費率は？　
（エレクトリカル・ジャパンElectrical Japanより）
　北海道電60%、東北電85%、東電82%、中部電75%、北陸電83%
　関西86%、中国電72%、四国電63%、九州電59%、沖縄電力60%、
　利根川上流域の関東８ダム貯水率は？　
　09/21 23:00　81,230千m3 70.3% 11.15m3/sec
　（利根川ダム管理管理事務所河川情報より）
　（藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯水池）
　　＊Twitter ﾗﾝｷﾝｸﾞ　ついっぷるトレンドより
　１位：レオニダス、２位：京山、
　３位：剣式、４位：プレデターズ、５位：石田ゆり子
です。

ミゾイキクコさん　Twitte
1934年生まれ 84歳　埼玉県在住。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。70年前から見てきた人々の
生活、戦争中、敗戦後の生活、高齢者問題について呟きます。

「自分で考えよ、と言うのが正しい子育てだと思う。
　こうしなさいと言うのは考えさせないことですよね。
　生涯だれかがそばにいて間違いのないことを
　言ってくれるわけではないので、自分で考える力を
　養っておく必要があるんですよね。」

klchem blogs by との

このページのトップへ

第4663号　高圧ガス警戒標識、売ってます！

2018年9月20日 23:07

高圧ガス保安法でいうところの「境界線・警戒標等標識」とは？

一般則例示基準 1 .境界線・警戒標等標識
　規則関係条項 第6条第1項第1号・第42号イ・第43号ロ・ハ、第7条第1項第1号
　　　　　　　　　第2項第1号、第7条の2第1項第1号、第8条第1項第2号・第5号、
　　　　　　　　　第12条第1項第1号・第2号、第22条、第23条第1号・第3号、第49条
　　　　　　　　　第1項第1号、第50条第1号、第51条、第55条第1項第1号

高圧ガス製造事業所等の境界線及び警戒標は、次の各号の基準によるものとする。

1．事業所の境界線は、次の基準によるものとする。
　事業所の境界線は、壁、門、柵等を設置するか又は地上にペイントで線を引くこと等
　により明示すること。
2．事業所等の警戒標は、次の各号の基準によるものとする。
　2. 1 事業所の警戒標は、当該事業所の境界柵、塀等に設けられている出入口それぞれ
　　の付近で外部から見やすい場所に掲げること。
　2. 2 事業所内の施設の一部のみが高圧ガス保安法の適用を受ける施設である場合には、
　　2.1の警戒標のほか、事業所内の当該施設が設置されている区画、建物又は建物内の
　　区画等の出入口の付近で外部から見やすい場所に掲げること。

この場合、当該施設に立入り又は近接できる方向が数方向ある場合には、そのそれぞれの
方向に対して掲げること。ただし、冷凍設備、低温液化炭酸ガス貯蔵設備等のうち、単体
設備となっているもの(例えば、ユニット型冷凍設備等)については、その設備の外面の見
やすい場所に表示することができる。

　2. 3 警戒標には、高圧ガス保安法の適用を受けている事業所又は施設であることを外部
　　の者が明瞭に識別できる大きさの標示がなされていること。
　なお、当該事業所で保安上必要な注意事項を付記することは差し支えない。

3．容器置場の警戒標は、次の各号の基準によるものとする。
3. 1警戒標は、当該容器置場の出入口、近接又は立ち入ることができる場所の周辺で外部
　　から見やすい場所に掲げること。この場合、近接又は立ち入りできる方向が数方向ある
　　場合には、そのそれぞれの方向に対して掲げること。
3. 2 標識には、外部の者が容器置場であることを明瞭に識別できる大きさの標示がなされ
　　ていること。

なお、容器に充てんされているガスが可燃性ガス又は毒性ガスである場合には、それぞれ
その旨を付記又は別に表示すること。

4．高圧ガスを移動する車両の警戒標は、次の各号の基準によるものとする。
　4. 1 警戒標は、車両の前方及び後方から明瞭に見える場所に掲げること。
　　　　この場合、警戒標は、車両の前部及び後部の見やすい場所に掲げること。ただし
　　　　小型の車両にあっては、両面標示のものを運転台の屋根の付近の見やすい場所に
　　　　掲げることができる。
　4. 2 警戒標は、横寸法を車幅の30%以上、縦寸法を横寸法の20%以上の長方形とし、黒地
　　　　の金属板に日本工業規格K5673（1967）安全色彩用けい光塗料の蛍光黄による文字
　　　　で「高圧ガス」と記載したものを標準とする。ただし、正方形又は正方形に近い
　　　　形状の警戒標を用いる場合には、その面積を600 cm2以上とすること。

5．移動式製造設備による製造作業中の警戒標は、次の各号の基準によるものとする。
　5. 1 警戒標は、高圧ガスの製造作業を行っている移動式製造設備の周辺で第三者の目
　　　　につきやすい場所に掲げること。この場合、当該設備に近寄ることができる方向が
　　　　数方向ある場合には、そのそれぞれの方向に対して掲げること。
　5. 2 標識には、高圧ガスの製造（充てん）作業中であること及びその付近で火気の使用を
　　　　禁止する（可燃性ガス又は酸素の製造作業を行う場合に限る。）旨の標示が第三者
　　　　に明瞭に識別できるようになされていること。

6．導管（地盤面上設置）の標識は、次の各号の基準によるものとする。
　6. 1標識は、導管が設置されている経路で、公道又は人が多数集合する場所の付近で一般
　　　の人の目につきやすく、かつ、交通等の障害にならない場所に設けること。
6. 2 標識には、高圧ガスの種類又は名称、導管に異常を認めたときの連絡先、電話番号等を
　　　明瞭に記載した標示がなされていること。

7．導管（地盤面下埋設）の標識は、次の各号の基準によるものとする。
　7.1 標識を設ける場所は、次の基準によること。
　　（1）導管が人家の多い地区を通る場合には、導管の埋設箇所の地上（導管の真上でなくてよい。）
　　　で一般の人の目につきやすく、かつ、交通等の障害にならない場所に設けること。
　　（2）人家が少ない地区において導管が道路に沿って設置されている場合は、1,000 mの
　　　　間隔を標準として設けること。
　7.2標識には、高圧ガスの種類又は名称、導管に異常を認めたときの連絡先、電話番号等を明瞭に
　　記載した標示がなされていること。(標示の参考例は6.2を参照)

標識・警戒標、表示板　サンプル例

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mai : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は？
　皇紀２６７８年（西暦２０１８年）
　９月２０日　木曜日　十三夜
　十五節気　白露（はくろ）　四十五候　玄鳥去（つばめさる）
　※自民党国会議員票全国の党員の投票を合算してドント方式で
　　配分した党員票は、安倍氏が55.3％に当たる224票、石破氏は
　　44.7％の181票を獲得しました。
　天気　はれ
　ボンベ庫の温度　朝21℃、昼22℃、夜23℃
　本日のPM2.5 5.06μg/m　環境省そらまめ君より（さいたま市城南）
　本日の電力最大消費率は？　
（エレクトリカル・ジャパンElectrical Japanより）
　北海道電67%、東北電63%、東電62%、中部電61%、北陸電65%
　関西58%、中国電64%、四国電56%、九州電61%、沖縄電力54%、
　利根川上流域の関東８ダム貯水率は？　
　09/21 01:00　80,295千m3 69.5% 22.30m3/sec
　（利根川ダム管理管理事務所河川情報より）
　（藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯水池）
　　＊Twitter ﾗﾝｷﾝｸﾞ　ついっぷるトレンドより
　１位：中村、２位：ヘルウェグドリス、
　３位：ドリス４位：笑ってコラえて、５位：気付く
です。

ミゾイキクコさん　Twitte
1934年生まれ 84歳　埼玉県在住。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。70年前から見てきた人々の
生活、戦争中、敗戦後の生活、高齢者問題について呟きます。

「何事もなく幸せにすごせればどう生きようが良いのですが
　皆がそうなれるわけではないので考えねばならないのですよね。。
　したがっていれば楽でも、そのしたがう人がいなくなることも
　かんがえねばならないから。」

blogs by　ヒロヨシ

このページのトップへ

第4662号　Capacitance Gauge：ｷｬﾊﾟｼﾀﾝｽ

2018年9月19日 20:24

ダイヤフラムの両側に圧力差を加えたときに生じる膜の変形から

全圧を知る圧力計が・・・

「隔膜真空計：キャパシタンスマノメーター」

です！

C = ε0 x S / d
C 　: 静電容量
ε0： 誘電率
S　：電極面積
ｄ ：電極間距離

ダイヤフラムの膜により測定側と基準側に分けられたい状態で
基準側が固定された電極が設置されており真空が維持されています。
測定側の圧力が変化することによりダイヤフラムが撓み（たわみ）
電極とダイヤフラムの距離が変化することにより、これらの間に
発生する静電容量も変化します。

この静電容量の変化を計測して圧力値に換算して測定側の圧力を
導き出します。

例えば・・・

真空熱処理炉のチャンバー内圧力を、ガス導入側と、真空ポンプの排気側で
バランスさせている状態をつぶさに監視し熱処理製品歩留まりに寄与します。

または・・・

コーティング装置のプロセスチャンバー内圧力をキャパシタンスマノメータで
測定し、ガス導入のマスフローコントローラーやバブラーなどを経由しキャリ
アガスによってコントロールされたガス濃度を調整したり、プラズマエミッション
コントローラーを介しPMTユニットによりプラズマ発光状態を制御します。

フルスケール測定レンジ
・133.32 Pa ( 1Torr )
・1.3332 kPa (10Torr )
・13.332 kPa (100Torr )
・133.32 kPa (1000Torr)

温度
・55℃
・100℃

継手
・KF16
・1/2"VCR-Female
・ICF34

精度　　　　　：0.5%R.S、0.25%R.S
分解能　　　　：0.03%F.S、0.01%F.S
ゼロ温度係数　：0.005%F.S/℃、0.0025%F.S/℃
スパン温度係数：0.03%R.S/℃、0.02%R.S/℃
応答時間　　　：＜ 60msec
使用温度範囲　：10～45℃（55℃型）、10～50℃(100℃温調型）
接ガス部材質　：SUS316L,Ni合金
加圧限界　　　：350kPa(A)
出力信号　　　：0～10VDC　負荷抵抗　10kΩ以上
電源電圧　　　：+15VDC±5%0.6A max , -15VDC±5%0.6A max
　　　　　　　　24VDC±5% 22W max
暖機時間　　　：60分（55℃温調型）、120分（100℃温調型）
ｾｯﾄﾎﾟｲﾝﾄﾘﾚｰ　 ：個数2個、接点ﾀｲﾌﾟ：1a1b　最大負荷0.1A
ｵｰﾌﾟﾝｺﾚｸﾀ出力 ：定格電圧：30V、定格電流：50mA

高圧ガス、低温機器、真空機器
川口液化ケミカル株式会社
TEL 048-282-3665
FAX 048-281-3987
E-mai : info★klchem.co.jp
※★を@に代えてお知らせください

ありがとうございます

今日の埼玉県川口市のお天気は？
　皇紀２６７８年（西暦２０１８年）
　９月１９日　水曜日　宵月
　十五節気　白露（はくろ）　四十五候　玄鳥去（つばめさる）
　※安倍首相は東京・秋葉原で自民党総裁選を締めくくる街頭演説をした際
　　聴衆の一部から「辞めろ」コールが沸き起こり、会場は騒然とした雰囲気に
　「安倍内閣は退陣を」などと書かれたプラカードも林立していました。
　天気　はれ
　ボンベ庫の温度　朝20℃、昼24℃、夜24℃
　本日のPM2.5　8.64μg/m　環境省そらまめ君より（さいたま市城南）
　本日の電力最大消費率は？　
（エレクトリカル・ジャパンElectrical Japanより）
　北海道電88%、東北電79%、東電81%、中部電86%、北陸電84%
　関西86%、中国電90%、四国電88%、九州電84%、沖縄電力76%、
　利根川上流域の関東８ダム貯水率は？　
　09/19 21:00　79,422千m3 68.8% 10.94m3/sec
　（利根川ダム管理管理事務所河川情報より）
　（藤原・相俣・薗原・矢木沢・奈良俣・下久保・草木および渡良瀬貯水池）
　　＊Twitter ﾗﾝｷﾝｸﾞ　ついっぷるトレンドより
　１位：カホコ、２位：ガーデン級
　３位：完全試合、４位：笑ってコラえて、５位：山田遥楓
です。

ミゾイキクコさん　Twitte
1934年生まれ 84歳　埼玉県在住。
趣味・茶道、園芸、料理、写真、 お茶大理学部卒業。
ツイッター開始2010年1月28日。70年前から見てきた人々の
生活、戦争中、敗戦後の生活、高齢者問題について呟きます。

「社会の支配層は次の世代も支配層になる様に子供を育てる。
　遊びも一つの経験。幅を広げるものと考える。
　これに対して、被支配層は、遊んでる余裕はない。
　仕事をしろが第一。
　手伝え。
　あそびは無駄位にかんがえる。
　学校教育についても軽んじる。
　まして女の子になぞ。
　社会人になる初めから差がある。」

klchem blogs by との

このページのトップへ

第4661号　高圧ガス設備と電気設備との兼ね合いについて

2018年9月18日 21:15

厚生労働省の技術指針に定める防爆電気設備以外の電気設備は
「火気を取り扱う設備」に該当します。

但し・・・

厚生労働省の技術指針は危険場所に電気設備を設置する場合の
必要事項を定めていますが、危険場所の設置方法を明確に規定
していないため、神奈川県高圧ガス製造施設指導基準では、可
燃性ガス高圧ガス設備からの距離を定めており、その範囲内の
電気設備は防爆構造とするよう規定しております。

可燃性ガス設備から防爆構造の電気設備を設置すべ気距離範囲
　機器類　　　　　　　　　　 水平距離
・配管、ﾌﾗﾝｼﾞ類　　　　　　　　 ２ｍ
・弁類　　　　　　　　　　　　　４ｍ
・貯槽、熱交換器類、ﾎﾟﾝﾌﾟ
　ｺﾝﾌﾟﾚｯｻｰ類、充填所ﾌﾟﾗｯﾄﾎｰﾑ　　８ｍ
・容器置場　　　　　　　　　　　２ｍ
※高圧ガス製造施設指導基準より
　神奈川県H12年1月改定版

※厚生労働省の定める技術指針
・電気機械器具防爆構造規格（H44年4月1日労働省告示第16号）
・工場電気設備防爆指針（ｶﾞｽ蒸気防爆1979年）
・新工場電気設備防爆指針（ｶﾞｽ防爆1985年、一部改正1988年）
・ユーザーのための工場防爆電気設備ガイド
　（ｶﾞｽ防爆1994年労働省産業安全研究所技術指針）
