クランプチェーン VACOM社製真空部品

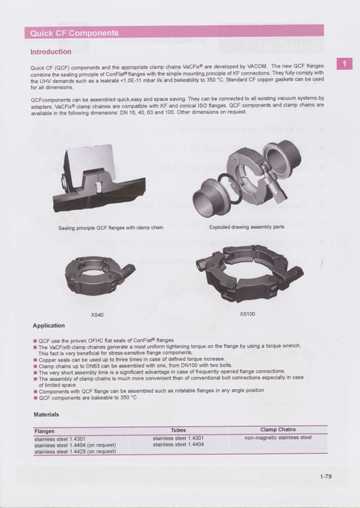

ドイツバーコム社製クイックＣＦ（QCF）コンポーネント＆クランプチェーン（VaCFix）
真空部品のご紹介です。
このＱＣＦフランジは、ＶａＣＦｉｘチェーンクランプで締め込みますので、従来のコンフ
ラットフランジ（ICF）のようなボルトナットは不要です。トルクレンチなどの締め付けトル
ク管理を行うことで、ボルト締めのウィークポイントである片締めや締めすぎなどの問
題もなく安心してご利用いただけます。
超高真空装置で要求されるリークレート≦ 1.33 x 10 -11Pa・m3/sec やベーキング
処理温３５０℃にも対応し、汎用の銅ガスケットがそのまま使用できるようＱＣＦフランジ
は規格化されております。
このＱＣＦコンポーネントを利用することで、取付が簡単になり、省スペース化が可能
です。既存の装置の中でも取外し頻度の多いポートや、ボルトナットの取付取外しに
多くの作業時間を強いられる部分には変換アダプターによりＧＣＦフランジ化することが
できます。
ＧＣＦコンポーネントは、ＩＣＦ３４、ＩＣＦ７０、ＩＣＦ１１４、ＩＣＦ１５２サイズまで用意させれ
ております。また、その他の大口径フランジでも製作可能です。

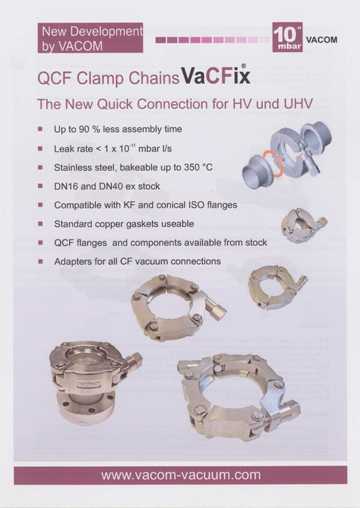

特 徴 ・ 仕 様
・取付時間 ９０％短縮できます。
・リーク量 ≦ 1.33 x １０ -11 Pa・m3/sec
・ステンレス製で３５０℃ベーキングが可能です。
・ＩＣＦ１６からＣＩＦ１５２までフランジを供給可能です。
・従来の銅ガスケットを使用できます。
・規定のトルクにより銅ガスケットが３回使用可能です。
・多種類の変換アダプターもご用意しております。
・トルク管理なので片締めなどフランジ締め付け漏れの心配ありません。
・締め付けトルク管理で、学生さんでも誰でも作業ができます。
超高真空コンポーネントから、真空ポンプ、真空測定機器、回転・直線導入器
真空チャンバー設計、製作、Ｈｅリーク試験作業まで
川口液化ケミカル株式会社まで、ご用命下さい。
ＴＥＬ 048-282-3665
